YUSHI Sonda ta 'Bidla Rapida ultrasonika u Wedge għall-Ispezzjoni tal-Iwweldjar
Sommarju tal-Prodott

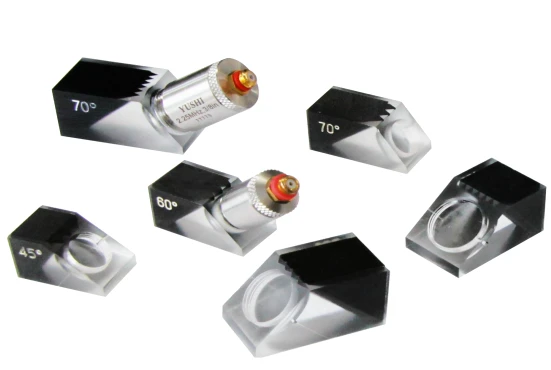

Meta tintuża ma 'kunjardi interkambjabbli, is-sonda ta' kristall wieħed li tista 'tinqala' tittrasmetti mewġ rifratt (shear waves jew mewġ lonġitudinali) fil-komponent. Din il-konfigurazzjoni tintuża komunement għall-ittestjar tal-integrità tal-iwweldjar. Dan id-disinn jippermetti skanjar faċli ta 'quddiem u ta' wara u jtejjeb l-effiċjenza tas-sejbien ħdejn il-wiċċ.
Il-Prinċipju ta' Ħidma
Is-sonda li tista 'tinqala' tikkonsisti minn sonda u feles, li jistgħu jiġu separati bħala komponenti separati. Bl-użu tal-prinċipju tar-rifrazzjoni, il-konverżjoni tal-mod sseħħ fl-interface bejn żewġ midja, li tiġġenera mewġ trasversali jew lonġitudinali rifratt fil-biċċa tax-xogħol tat-test. Fi spezzjoni tipika, ir-raġġ tal-ħoss jippropaga 'l isfel fl-angolu ġġenerat mal-wiċċ tal-qiegħ tal-biċċa tax-xogħol, u mbagħad jirrifletti 'l fuq fl-istess angolu. Billi tmexxi s-sonda 'l quddiem u lura, ir-raġġ tal-ħoss jista' jiskennja l-għoli kollu tal-ħjata tal-weldjatura. Din l-azzjoni ta 'skannjar tista' tispezzjona l-volum kollu tal-weldjatura u tiskopri diskontinwitajiet tul il-linja tal-fużjoni u fil-volum tal-weldjatura.

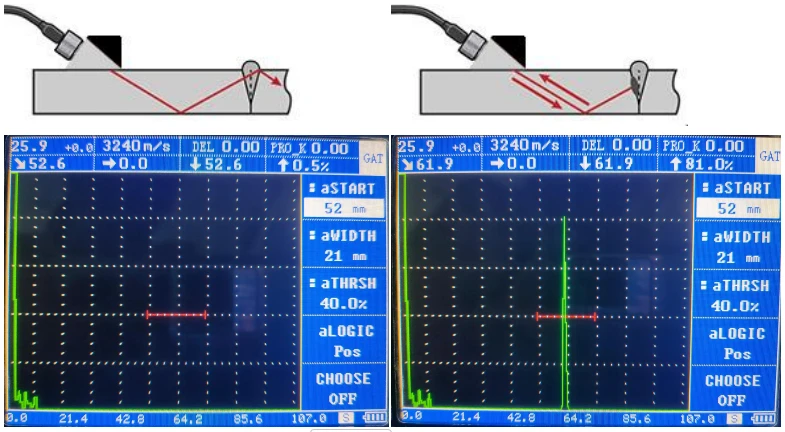

Fl-eżempju li ġej, ir-raġġ tal-ħoss jgħaddi minn weldjatura kwalifikata mingħajr ma jirrifletti lura, għalhekk ma jkun hemm l-ebda indikazzjoni ta 'difett fuq l-iskrin. Fi stampi oħra, id-diskontinwità fiż-żona tal-iwweldjar tista 'tikkawża riflessjoni qawwija tar-raġġ tal-ħoss, u ż-żona tad-difett hija enfasizzata minn grilja ħamra.
Karatteristiċi Tekniċi
1. L-adozzjoni ta 'kamin fid-disinn b'qoxra ta' l-istainless steel 304.
2. Prestazzjoni eċċellenti tas-sinjal-għall--proporzjon tal-istorbju flimkien ma 'reżistenza għall-ilbies eċċellenti.
3. Il-blokka tal-feles tista 'tiġi sostitwita biex tinkiseb funzjonalità massima u testendi l-ħajja tas-servizz tagħha.
4. L-utenti jistgħu jippersonalizzaw il-kunjardi kif meħtieġ biex jiksbu kwalunkwe angolu refrattiv fil-firxa teoretika tal-ultrasound.
5. Id-disinn tal-wiċċ jiżgura l-aħjar igganċjar mal-wiċċ tal-biċċa tax-xogħol.
6. Appoġġ rapporti ta 'ttestjar ASTM
Applikazzjonijiet
- Sejbien ta 'difetti u daqs
- Spezzjoni ġenerali tal-weldjatura, inklużi biċċiet tax-xogħol żgħar u rqaq
- Pajpijiet, tankijiet taħt pressjoni, tankijiet tal-ħażna, xfafar tat-turbini
- Fusien, forġa, u kkastjar
- Ittestjar tal-bonds

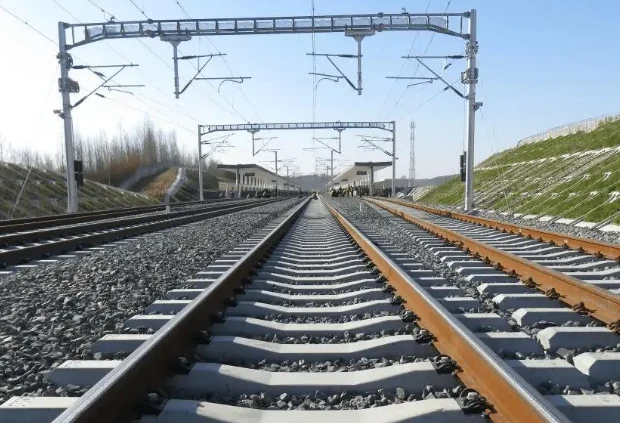

- Roti u linji tal-ferrovija
