Introduzzjoni Ġenerali

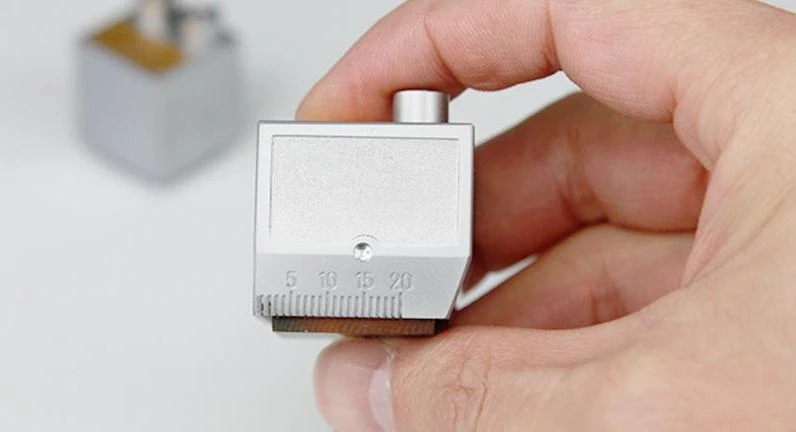

Is-Sonda tar-raġġ ta 'l-angolu ta' element doppju YUSHI lonġitudinali tintuża ħafna drabi fejn l-ittestjar tar-raġġ dritta jitħabat biex isibu difetti, pereżempju, meta x-xquq ikunu vertikali u rqaq u għalhekk ma jinstabx minħabba ammont żgħir ta 'rifless. Dan it-tip ta 'sondi jistgħu jintużaw għall-spezzjoni ta' forġar u pjanċi. Il-prinċipju operattiv tar-raġġ ta 'angolu NDT jinsab fil-konverżjoni ta' mewġa lonġitudinali (kompressjoni) mibgħuta mit-transducer f'mewġa ta 'shear (trasversali) rifrattata fil-kampjun tat-test.YUSHI jista' jipprovdi lill-klijenti b'diversi sondi lonġitudinali ta 'frekwenza u jforni servizz OEM.

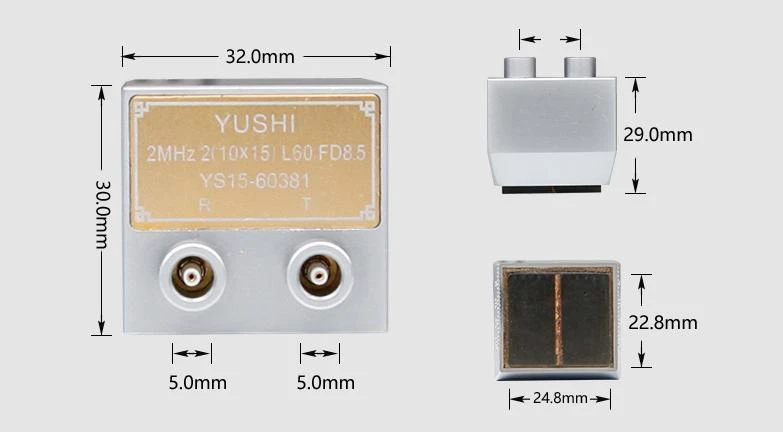

Kompożizzjoni tas-Sonda

Sonda ultrasonika tar-raġġ tal-angolu tikkonsisti f'element bħal materjal li jassorbi l-ħoss, akkomodazzjoni, blokka ta 'damping, kunjard, u element pjeżoelettriku li jiġġenera ultrasound.

Il-prinċipju ta 'tħaddim ta' Angle Beam Probe

Il-polz elettriku ġġenerat miċ-ċirkwit tal-istrument ultrasoniku jintuża għall-wejfer b'effett pjeżoelettriku, sabiex il-wejfer pjeżoelettriku jipproduċi effett pjeżoelettriku invers, u l-wejfer jgħaddi minn vibrazzjoni radjali fid-direzzjoni assjali u l-assi vertikali. Id-direzzjoni tal-vibrazzjoni tal-wejfer hija d-direzzjoni tal-vibrazzjoni tal-partiċelli ultrasoniku, u d-direzzjoni tal-vibrazzjoni tal-partiċelli hija l-istess bħad-direzzjoni tat-trażmissjoni tar-raġġ tal-ħoss ultrasoniku, għalhekk jista 'jiġi dedott li r-raġġ tal-ħoss utli ġġenerat mill-vibrazzjoni axjali tal-wejfer huwa r-raġġ tal-ħoss tal-mewġ lonġitudinali, u l-veloċità tal-ħoss ultrasoniku tal-blokka tal-feles hija l-veloċità tal-ħoss tal-mewġ lonġitudinali tal-plexiglass. Ir-raġġ tal-ħoss tal-mewġ lonġitudinali ġġenerat mill-wejfer jidħol fil-biċċa tax-xogħol permezz ta 'feles u saff ta' couplant b'ċertu angolu, u r-raġġ tal-ħoss jgħaddi minn konverżjoni tal-forma tal-mewġ fl-interface ta 'kuntatt bejn il-coulant u l-biċċa tax-xogħol. Meta r-raġġ tal-mewġ lonġitudinali jidħol fil-biċċa tax-xogħol f'angolu inqas mill-ewwel angolu kritiku, ir-raġġ tal-ħoss tal-biċċa tax-xogħol huwa mewġ lonġitudinali u mewġ trasversali, u l-angolu tar-raġġ tal-mewġ lonġitudinali huwa akbar minn dak tal-mewġ trasversali. L-angolu ta 'inċidenza huwa akbar mill-ewwel angolu kritiku u inqas mit-tieni angolu kritiku, u r-raġġ tal-ħoss tal-biċċa tax-xogħol huwa mewġ trasversali pur.

X'inhi l-funzjoni tas-sonda tar-raġġ tal-angolu lonġitudinali?

Sonda tal-angolu tal-mewġ lonġitudinali hija transducer b'angolu ta 'inċidenza inqas mill-ewwel angolu kritiku. L-iskop huwa li tuża l-mewġ lonġitudinali f'angolu żgħir biex tittestja d-difett, jew biex tuża l-karatteristiċi tal-mewġ lonġitudinali b'kapaċità qawwija ta 'penetrazzjoni biex twettaq it-test ta' inċidenza oblikwu tal-mewġ lonġitudinali meta l-attenwazzjoni tal-mewġa ta 'shear hija kbira wisq.

Il-Vantaġġi tal-Angle Beam Probe

1.Sensittività għolja

2.Inqas imbarazz

3.Small blind spots

Speċifikazzjoni tas-Sonda

Mudell	Frekwenza	Daqs tal-element		Angolu ta' rifrazzjoni	Tul qasam qrib
Mudell	MHz	Mm.	Fil.	Azzar	mm	fi
5P6x6A70	5	6x6	0.24x0.24	70 grad	19	0.7
5P6x6K2.5	5	6x6	0.24x0.24	68.2 grad	19	0.7
5P6x6K3	5	6x6	0.24x0.24	71.6 grad	19	0.7
5P6x6K45	5	6x6	0.24x0.24	45 grad	19	0.7
5P6x6K60	5	6x6	0.24x0.24	68.2 grad	19	0.7
5P6x6K2	5	6x6	0.24x0.24	63.4 grad	19	0.7
2P8x9A45	2	8x9	0.31x0.35	45 grad	15	0.6
2P8x9A60	2	8x9	0.31x0.35	60 grad	15	0.6
2P8x9A70	2	8x9	0.31x0.35	70 grad	15	0.6
4P8x9A45	4	8x9	0.31x0.35	45 grad	30	1.2
4P8x9A60	4	8x9	0.31x0.35	60 grad	30	1.2
4P8x9A70	4	8x9	0.31x0.35	70 grad	30	1.2
2P14*14A45	2	14*14	.55*.55	45 grad	39	1.5
2P14*14A60	2	14*14	.55*.55	60 grad	39	1.5
2P14*14A70	2	14*14	.55*.55	70 grad	39	1.5
5P14*14A45	5	14*14	.55*.55	45 grad	98	3.8
5P14*14A60	5	14*14	.55*.55	60 grad	98	3.8
5P14*14A70	5	14*14	.55*.55	70 grad	98	3.8
1P20x22A45	1	20x22	0.79x0.87	45 grad	45	1.8
1P20x22A60	1	20x22	0.79x0.87	60 grad	45	1.8
1P20x22A70	1	20x22	0.79x0.87	70 grad	45	1.8
2P20x22A45	2	20x22	0.79x0.87	45 grad	92	3.6
2P20x22A60	2	20x22	0.79x0.87	60 grad	92	3.6
2P20x22A70	2	20x22	0.79x0.87	70 grad	92	3.6
4P20x22A45	4	20x22	0.79x0.87	45 grad	184	7.2
4P20x22A60	4	20x22	0.79x0.87	60 grad	184	7.2
4P20x22A70	4	20x22	0.79x0.87	70 grad	184	7.2
