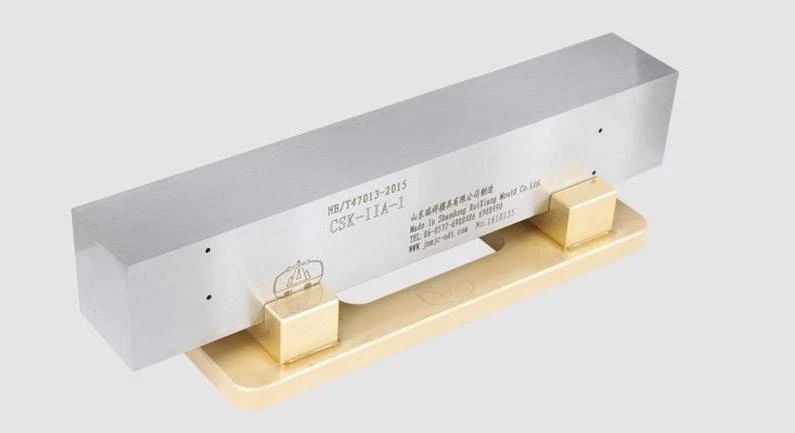

Introduzzjoni Ġenerali
Il-blokki tal-kalibrazzjoni jintużaw biex inaqqsu l-iżbalji tal-kejl, li huwa essenzjali għal riżultati preċiżi tal-kejl. Il-blokki tal-kalibrazzjoni YUSHI jistgħu jinqasmu fi Blokk tal-Kalibrar tal-Ħxuna u Blokk tad-Difetti tal-Ħxuna skont l-użu tagħhom. Il-blokki jistgħu jiġu personalizzati u l-klijenti jista 'jkollhom servizz OEM ipprovdut minn YUSHI.
Applikazzjonijiet tal-Prodott

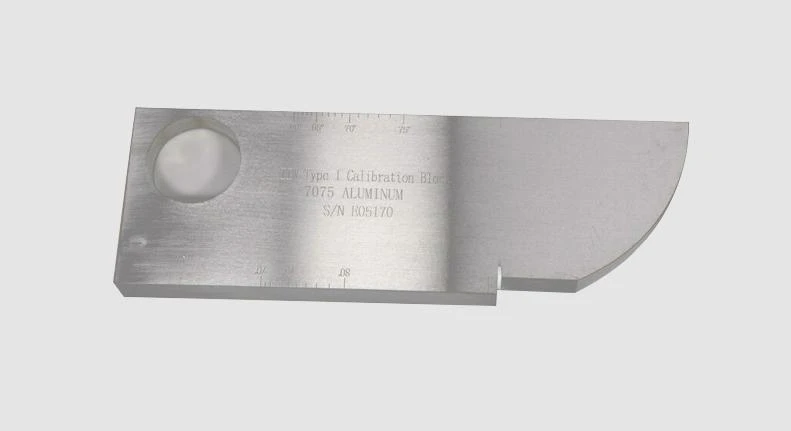

1.Blokki tal-Kalibrar IIW V1
Ikkalibra distanzi ta 'shear u mewġ lonġitudinali, issettja l-punti ta' inċidenza tar-raġġ u ddetermina angoli preċiżi ta 'propagazzjoni.
2.IIW V2 Blokki ta 'Kalibrar
Verżjoni modifikata tal-IIW Tip 1.
3.DS Blokki tal-Kalibrazzjoni
Użat għal distanza lonġitudinali u kalibrazzjoni tas-sensittività.
4.Blokki tal-Kalibrazzjoni RC
Identifika r-riżoluzzjoni tat-transducers tar-raġġ tal-angolu
5.DSC Blokki tal-Kalibrazzjoni
Ikkalibrat biex ikejjel id-distanza, is-sensittività, l-angolu refrattiv, u l-indiċi tar-raġġ ta 'sensur tar-raġġ ta' l-angolu skont ir-rekwiżiti AWS u ASHTO.

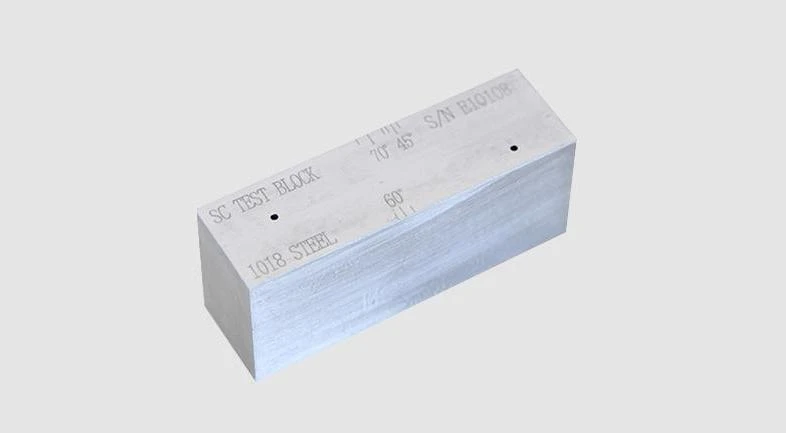

6.SC Blokki tal-Kalibrazzjoni
Kalibrazzjoni tas-sensittività tal-hear wave.
7.IOW Blokki tal-Kalibrazzjoni
Jintuża għall-kejl tal-profil tar-raġġ u l-kejl tal-angolu tas-sensorju tas-sensuri tar-raġġ tal-angolu.
8.DC Blokki ta 'Kalibrar
Kalibrazzjoni tad-distanza tal-hear wave
9.Blokki tal-Kalibrazzjoni tal-MAB
Huwa sostitut għall-blokk DSC għal distanza, indiċi tar-raġġ, angolu rifratt u kalibrazzjoni tas-sensittività.
10.Phased Array Tip A Blokki ta 'kalibrazzjoni
Din il-blokka tista 'tintuża biex twettaq kompiti bħall-verifika tal-angolu tar-raġġ, kalibrazzjoni għal dewmien ta' wadge, kalibrazzjoni tas-sensittività, twettiq ta 'DAC/TCG u aktar.
11.Phased Array Tip B Blokki ta 'kalibrazzjoni
Jintuża għall-karatterizzazzjoni tar-raġġ u l-evalwazzjoni tal-karatteristiċi tal-prestazzjoni tas-sistema.
12.Blokki ta' Kalibrazzjoni NAVSHIPS ta' Array f'fażijiet
Din il-verżjoni speċjali Phased Array tal-blokka NAVSHIPS popolari ssolvi l-problema ta 'ħafna toqob li jinterferixxu ma' xulxin.
Funzjonijiet tal-Prodott
1.Iddetermina s-sensittività tas-sejbien tad-difetti:
Sensittività għolja wisq tikkawża wisq imbarazz u tagħmilha diffiċli biex tinstab.
2.Ittestja l-prestazzjoni tas-sonda:
Xi proprjetajiet importanti ta 'ditekters u sondi ta' difetti ultrasoniċi huma ttestjati bl-użu ta 'blokki tat-test.
3.Aġġusta l-veloċità tal-iskannjar:
Il-blokka tat-test tista 'tintuża biex taġġusta r-relazzjoni proporzjonali bejn il-valur tal-iskala orizzontali fuq l-iskrin tal-istrument u l-mogħdija tal-ħoss attwali.
4.Iddetermina d-daqs tad-difett:
Għal difetti fi ħdan 3N, il-metodu ta 'tqabbil tal-blokka tat-test għadu l-aktar metodu effettiv għall-kwantifikazzjoni.
Speċifikazzjoni tal-Blokk
|
Dimensjoni |
Materjal |
Standard |
|
|
IIW V1 |
300mm x 100mm x 25mm 12.0" x 4.0" x 1.0" |
Azzar tal-Karbonju, Azzar li ma jsaddadx, Aluminju, P91 |
Brittaniku Standard BS 2704 Blokk A2 Mod. 1, DIN Standard Ġermaniż 54-120, Standard Awstraljan AS 2083, u ISO 2400 |
|
IIW V2 |
75mm x 43mm x 12.5mm 75mm x 43mm x 20mm |
Azzar tal-Karbonju, Azzar li ma jsaddadx, Aluminju |
EN 27963, DIN 54-120, u ISO 7963 |
|
DS |
6.000" x 4.000" x 2.000" (152.4 mm x 101.6 mm x 50.8 mm) |
Azzar tal-Karbonju |
AWS |
|
RC |
152.4 mm x 76.2 mm x 25.4 mm(6.000" x 3.000" x 1.000") |
Azzar tal-Karbonju |
AWS Welding Highway u Speċifikazzjoni tal-Pontijiet tal-Ferroviji D2.0, u Iwweldjar Strutturali Kodiċi ANSI/AWS D1.1 |
|
DSC |
100mm x 62.5mm x 25mm (4"x2.5"x1") |
Azzar tal-Karbonju, Azzar li ma jsaddadx |
ASTM E164 u AWS 6.16.1B. |
|
SC |
75mmx 22.6mmx 32mm. (3.000" x 1.250" x .905") |
Azzar tal-Karbonju |
ASTM E164 u BRR/AWS |
|
IOW |
305mm x 75mm x 50mm (12" x 3" x 2") |
Azzar tal-Karbonju |
Brittaniku Standard 2704 |
|
DC |
305mm x 75mm x 50mm (12" x 3" x 2") |
Azzar tal-Karbonju |
British Standard 2704, ASTM E164 u BRR/AWS X-1 |
|
MAB |
Blokk tkejjel 25 mm ħxuna u fiha raġġ ta '25 u 50, u FBH ta' 2mm f'6.25mm. Dimensjonijiet: 25mm ħxuna.Disponibbli wkoll fi ħxuna ta '12.5mm. |
Azzar tal-Karbonju |
ASTM E164 |
|
Fih raġġ ta' 1.0"faċċata ta' raġġ ta' 2.0", u dijametru ta' 5/64" x 0.750" toqba tal-qiegħ ċatt fonda. Dimensjonijiet:1.000"ħxuna.Disponibbli wkoll fi 0.500" ħxuna. |
|||
|
Phased Array Tip A |
25.0mm ħxuna x 100.0mm għoli x300mm twil |
Azzar tal-Karbonju, Azzar li ma jsaddadx, Aluminju |
PH Tool Tpinġija Nru.10217 |
|
1.000"oħxon x 4.000" twil x 12.00" twil |
|||
|
Phased Array Tip B |
Skont ASTM E2491 |
Azzar tal-Karbonju, Stainless |
ASTM E2491 |
|
NAVSHIPS ta' Array f'fażijiet |
1.250" wiesgħa x 3.000" twil x 12.00"twil |
Azzar tal-Karbonju |
|
|
30mm wiesgħa x 75mm għoli x 300mm twil |
Aħna nappoġġjaw servizz OEM u servizz personalizzat. Kull blokka toħroġ b'ċertifikat tal-fabbrika.
