Prinċipju tal-Kejl
Il-gauge tal-ħxuna ultrasoniku jarmi sinjali tal-polz tal-frekwenza għolja {}}}, jippenetra l-kisi u jirrifletti lura għas-sonda, u jikkalkula l-ħxuna tal-kisi billi tuża d-differenza fil-ħin tar-riflessjoni ultrasoniku fl-interface bejn il-kisi u s-substrat. Adattat għall-kejl tal-kisjiet (bħal żebgħa u materjali metalliċi mhux -) fuq materjali mhux ferromanjetiċi (bħal konkrit, fibreglass, eċċ.), Kejl tal-ħxuna ta 'kisjiet ferromanjetiċi fuq uċuħ ferromanjetiċi, u kejl tal-ħxuna ta' kisi konduttiv fuq surfaces mhux ferromagnetiċi.
Proċess ta 'tħaddim
1. Ikkalibra l-istrument
- Aġġustament tal-punt żero
Wara li tixgħel, aġġusta l-parametri tal-istrument skont l-istruzzjonijiet u kkalibra l-punt żero u l-veloċità tal-ħoss tas-sonda tal-istrument.
- Verifika tal-eżattezza
Uża biċċiet standard tat-test biex tivverifika l-eżattezza tal-istrument u tiżgura li l-iżball ikun fil-firxa permessa.
2. Applika l-couplant
Applika aġent ta 'akkoppjar (bħal aġent ta' akkoppjar ultrasoniku speċjalizzat) indaqs fuq il-wiċċ tal-konkrit biex jiżgura kuntatt tajjeb bejn is-sonda u l-wiċċ u tnaqqas l-attenwazzjoni tas-sinjal.
3. Operazzjoni tal-kejl

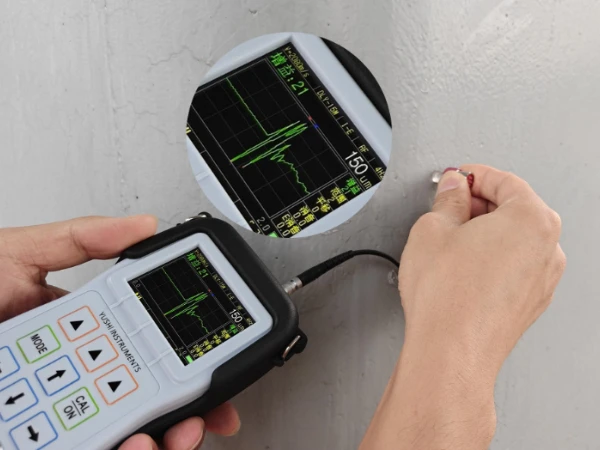

- Tqegħid tas-sonda
Agħfas is-sonda vertikalment fuq il-wiċċ tal-kisi biex tevita li tmejjel jew tiżżerżaq.
- Aqra d-dejta
Wara li d-dejta ssir bajda, tindika li l-valur tal-kejl huwa stabbli, u l-valur tal-ħxuna jista 'jinqara. F'dan iż-żmien, il-valur huwa l-kisi tal-wiċċ tal-konkrit.
Punti ta 'operazzjoni
1. Kalibrazzjoni: Qabel il-kejl, huwa meħtieġ li jiġi ttestjat l-istrument bi pjanċi standard biex tiġi żgurata l-eżattezza.
2. Tqassim: Ittestjar mhux distruttiv: Mhux inqas minn 3 punti ta 'kejl għal kull 100cm ².
3
