Fil-qasam tal-ittestjar industrijali, it-teknoloġija tal-kejl mhux - qed tissostitwixxi gradwalment l-għodod ta 'kuntatt tradizzjonali. Il-gauge tal-ħxuna ultrasoniku PM5GEN3 huwa t-tielet {{4- ġenerazzjoni ta 'tagħmir intelliġenti ta' skoperta, li jsolvi b'suċċess il-problema ta 'kejl preċiż tal-ħxuna tal-ħajt tal-metall taħt kopertura ta' kisi tal-gomma oħxon permezz ta '- frekwenza tal-ħoss tal-mewġ tal-ħoss. Dan l-artikolu janalizza l-prinċipji innovattivi u l-valur tal-applikazzjoni bbażati fuq xenarji ta 'ttestjar tal-apparat u parametri tekniċi.
Struttura Teknika u Paramenti tal-Qofol
Il-gauge tal-ħxuna ultrasoniku PM5GEN3 (marka: Yushi Instruments) tadotta mod ta 'ħidma standard u għandha - fil-valur tal-veloċità tal-ħoss preset ta' 5920m / s (v {- 5920m / s), li hija direttament relatata mal-mudell ta 'kalkolu tal-veloċità tal-propagazzjoni tal-waves tal-propagazzjoni fil-midja tal-metall. L-immaġni fiżika tat-tagħmir turi li s-sonda tagħha hija ddisinjata bi transducer tal-kristall wieħed, li jista 'effettivament jippenetra kisi tal-gomma bi ħxuna ta' 20mm biex tkejjel il-ħxuna tas-sottostrat. L-interface tal-operazzjoni jintegra l-kejl tal-punt wieħed u l-mod ta 'skennjar kontinwu, u l-iskrin tal-wiri jippreżenta valuri ta' korrezzjoni tal-veloċità tal-ħoss f'ħin reali u dejta ta 'ħxuna, b'firxa ta' żball ikkontrollata fi ħdan ± 0.05mm.
Il-prinċipju tal-kejl tal-penetrazzjoni tal-kisi tal-gomma
Aħna mkejla l-ħxuna tal-kisi tal-gomma u s-sottostrat tal-metall separatament. Ir-riżultati huma murija hawn taħt:
Il-ħxuna tal-kisi tal-gomma hija 8.65mm.

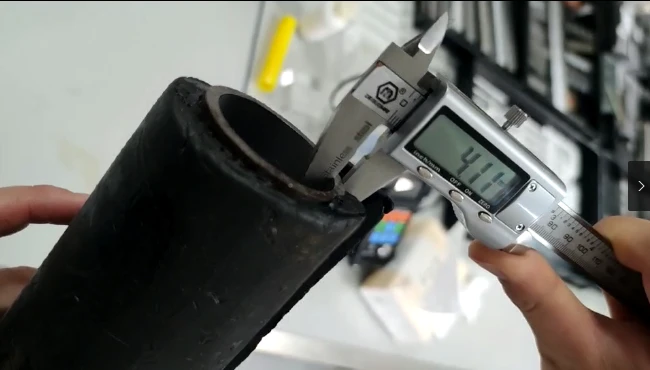

Il-ħxuna tas-sottostrat tal-metall hija 4.11mm.
Gomma u kisi elastiku ieħor jistgħu jikkawżaw devjazzjonijiet fil-kejl tal-kuntatt. Pm5gen3 jikseb skoperta ta 'kuntatt mhux - permezz tal-passi li ġejjin:
Igganċjar akustiku:Applika aġent ta 'akkoppjar indaqs fuq il-wiċċ tal-kisi biex jelimina l-lakuni ta' l-arja;
Rikonoxximent tal-Ewwel Mewġa:Wara li l-polz trażmess jippenetra l-kisi, l-ewwel sinjal tal-mewġ rifless mill-wiċċ tal-qiegħ tas-sottostrat jiġi riċevut;
Kalkolu tad-differenza fil-ħin:Ibbażat fuq il-formula d=vt / 2 (d hija l-ħxuna tas-sottostrat, V hija l-veloċità ultrasonika tas-sottostrat, u t hija l-ħin ta 'propagazzjoni tal-mewġa ultrasoniku ġewwa s-sottostrat)
Kalibrazzjoni tal-mewġ multipla:Ivverifika l-konsistenza tad-dejta permezz ta 'kalkoli multipli tal-mewġ tal-qiegħ.
Xena tipika ta 'applikazzjoni u operazzjoni standard
PM5Gen3 juri vantaġġi sinifikanti fl-ispezzjoni tal-pajpijiet petrokimiċi. Fuq il-post id-dejta tal-ittestjar minn ċerta intrapriża tar-raffinar turi li meta jiġu ttestjati pajpijiet tal-azzar DN200 (koperti bil-gomma tal-kloroprene ta '3mm), it-tagħmir jimla l-ippożizzjonar fi żmien 3 sekondi, u l-valur tal-kejl għandu żball ta' 0.03mm biss meta mqabbel mar-riżultat tal-ittestjar distruttiv. L-operazzjoni għandha ssegwi:
- Is-sonda għandha tkun f'kuntatt vertikali mal-wiċċ tal-oġġett li qed jitkejjel
- Għandek bżonn tapplika b'mod uniformi l-aġent ta 'l-akkoppjar
Riżultati tal-kejl
Ir-riżultati tal-kejl huma stabbli ħafna u għandhom ripetibilità għolja.
