Ultrasonic Pulser-Receiver

Yushi PR10 Ultrasonic Pulser-Receiver huwa sistemi ta 'ultrasound li jistgħu jiġu applikati għal gauges UT. Il-prinċipji uniċi tagħha ta 'ħidma jistgħu jipprovdu lill-utenti b'livell ta' gwida preċiża effiċjenti. It-tagħmir jintuża ħafna f'diversi industriji, inklużi l-aerospazjali, il-karozzi u l-manifattura tal-makkinarju, li jiksbu testijiet ultrasoniċi veloċi u preċiżi, kejl tal-ħxuna, u teknoloġiji ta 'skoperta ta' sonda. Ir-riċevitur Pulser jinkludi softwer ta 'kontroll ibbażat fuq il-pjattaforma tal-Windows, li jippermetti l-għażla ta' sorsi ta 'attivazzjoni, vultaġġ ta' trasmissjoni, frekwenza ta 'ripetizzjoni, u wisa' tal-polz, kif ukoll jaqleb bejn modi ta 'kristall singoli u doppji, u aġġustament ta' damping u qligħ biex jissodisfa r-rekwiżiti differenti. L-utenti jistgħu jużaw l-SDK miftuħ (Kit ta 'Żvilupp tas-Softwer) biex jiżviluppaw softwer tad-dwana fuq diversi sistemi tal-Windows mainstream.

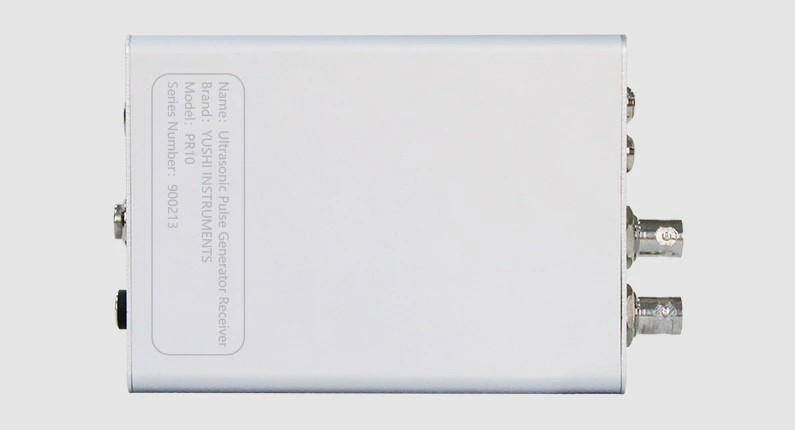

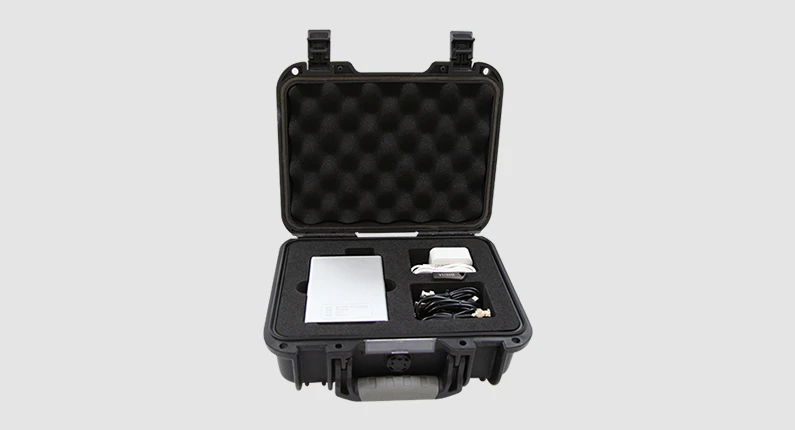

Il-kompożizzjoni ta 'pr10

• 2 konnetturi BNC (interfaces Q9): Wieħed huwa l-interface tal-ħruġ tas-sinjal għall-konnessjoni ma 'oxxilloskopju biex turi l-forma tal-mewġ riċevuta; L-ieħor huwa t-tarf tal-input għall-attivazzjoni esterna.
• 2 Interfaces C5: Interfaċċa ta 'konnessjoni ta' sonda ta 'kristall wieħed (T / R), sonda ta' kristall doppju teħtieġ żewġ interfaces (T / R u R);
• 1 interface ta 'komunikazzjoni nofs-qamar: Qabbad mal-kompjuter permezz ta 'USB - 4- core core half-moon cable cable
• 13.5 * 1.35DC Interface tal-Qawwa: Qabbad ma 'adapter ta' qawwa 5V 1A.



Softwer ta 'Kontroll ta' Pr10

L-interface tas-softwer tal-kontroll tar-riċevitur tat-trasmettitur tal-polz ultrasoniku huwa muri kif ġej:

1. Parametri taż-Żona tal-emissjoni

•Vultaġġ tal-emissjoni

Hemm 4 vultaġġi ta 'emissjoni, 60V, 110V, 150V, 200V mhux obbligatorju (meta d-damping huwa 34Ω, 200V vultaġġ ta' emissjoni ma jistax jiġi aġġustat), li jintuża biex tagħżel l-amplitudni tal-polz meħtieġa.

•Wisa 'tal-polz

Il-wisa 'tal-polz tista' tiġi aġġustata minn 1 sa 40 darba (1 darba madwar 28ns).

• Frekwenza ta 'ripetizzjoni

Il-frekwenza ta 'ripetizzjoni hija n-numru ta' impulsi ultrasoniċi li joħorġu kull sekonda meta l-istrument jintuża bħala ġeneratur, b'4Hz, 8Hz, 16Hz, 20Hz, 100Hz, 500Hz, 1KHz, 1KHz, 2kHz, tmien gerijiet minn fejn jagħżlu biex jilħqu applikazzjonijiet differenti.

• Sors ta 'attivazzjoni

Sors tal-attivazzjoni jista 'jintgħażel grillu intern u grillu estern, meta l-grillu intern huwa magħżul, l-istrument innifsu jintuża bħala l-ġeneratur tal-polz ultrasoniku, meta l-grillu estern huwa magħżul, jeħtieġ li jkun imqabbad ma' apparat speċjali jew ġeneratur tas-sinjal.

2. Parametri taż-Żona li Jirċievu

Il-parametri tar-riċevitur jintużaw biex jikkontrollaw ir-riċevitur tal-polz ultrasoniku.

• Kristalli singoli / twin

L-istrument jappoġġja l-modalità tal-eku tal-polz u jittrasmetti mod ta 'riċeviment wieħed.

Kristall wieħed jirrappreżenta modalità ta 'eku tal-polz, trasmissjoni tal-polz u riċeviment ta' eku permezz ta 'interface 1; Il-kristalli twin jirrappreżentaw mod wieħed li jittrasmettu mod wieħed, jittrasmettu impulsi permezz tal-interface 1 u jirċievu permezz tal-interface 2.

• Damping

Id-damping għandu 34Ω, 50Ω, 90Ω, 510Ω erba 'gerijiet.

• qligħ

Kontroll tal-qligħ L-amplifikazzjoni u l-attenwazzjoni tas-sinjal riċevut, il-firxa tal-għażla minn -4 DB sa 55dB, tista 'tiġi aġġustata billi tiżżerżaq, jew aġġustata minn 1dB pass pass, tista' tissodisfa r-rekwiżiti tal-iktar applikazzjonijiet.

1. L-analiżi tas-sondi UT

Is-sondi UT għandhom rwol importanti ħafna fl-ittestjar ultrasoniku. Il-prestazzjoni tas-sonda taffettwa direttament l-eżattezza u l-affidabbiltà tar-riżultati. Uża riċevitur tal-pulser ultrasoniku PR10 jista 'jagħmel ir-risponsi tad-dominju tal-ħin u tal-frekwenza tas-sinjal mis-sonda jitkejlu u jiġu analizzati waqt l-operazzjoni.

2. Kejl tal-ħxuna tal-ħajt tal-ħajt u skoperta ta 'difetti

Il-prinċipju tar-riflessjoni tal-polz ultrasoniku jintuża biex jitkejjel u janalizza l-forma tal-mewġ. Sejbien ta 'difetti jintuża biex jiddetermina l-preżenza, id-daqs, u l-post ta' difett. Il-kejl tal-ħxuna, min-naħa l-oħra, huwa miksub billi jkunu jafu l-veloċità tal-ħoss tal-materjal u l-intervall tal-ħin bejn żewġ eki tal-qiegħ, u dan jagħmilha possibbli li tiġi kkalkulata l-ħxuna tal-biċċa tax-xogħol.

3. Analiżi materjali

Bl-użu tal-prinċipju tar-riflessjoni tal-polz ultrasoniku, il-proprjetajiet mekkaniċi u l-kwalità tal-materjal huma evalwati billi titkejjel il-veloċità li biha mewġ ultrasoniku jinfirex permezz tal-materjal. Huwa użat ħafna fil-qasam tal-inġinerija tal-materjali, speċjalment fl-evalwazzjoni tal-materjali u l-kontroll tal-kwalità.

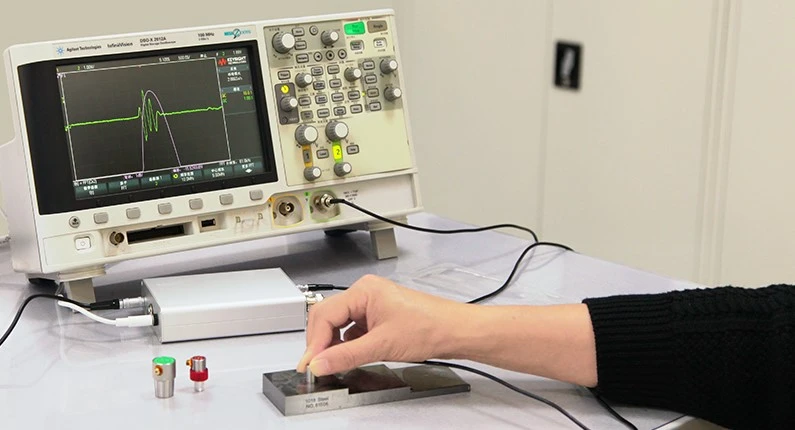

Modulu utli għall-iskoperta tas-sondi

Prinċipju tax-xogħol

Billi twettaq trasformazzjoni ta 'Fourier veloċi fuq is-sinjal Echo tal-polz ultrasoniku, l-ispettru tiegħu jinkiseb, u b'hekk jiddetermina l-frekwenza ċentrali tiegħu u jqabbelha mal-frekwenza nominali tas-sonda biex jinkiseb l-iskop ta' sejbien ta 'sonda.





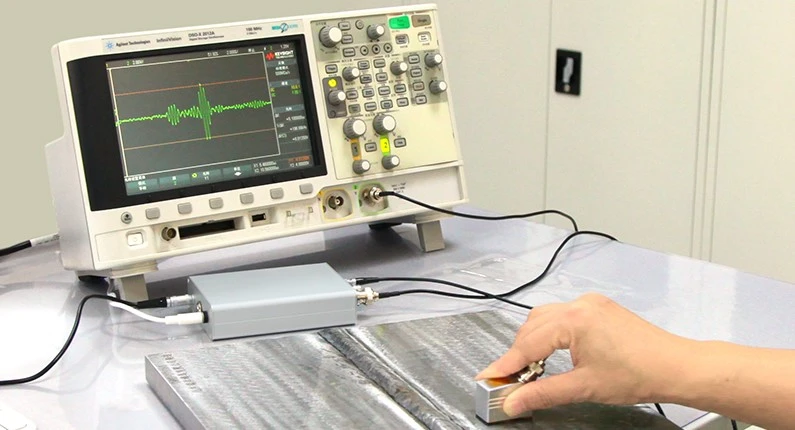

Pjattaforma ta 'ttestjar ideali għall-kejl tal-ħxuna



Prinċipju tax-xogħol

Il-forma tal-mewġ titkejjel bl-użu tal-prinċipju ta 'riflessjoni tal-polz ultrasoniku, u l-ħxuna tal-biċċa tax-xogħol tista' tinkiseb permezz ta 'kalkolu. L-utenti sempliċement qabbad l-istrument mal-provvista tal-enerġija u qabbad is-sonda mal-interface tal-istrument. Imbagħad jistgħu jaġġustaw il-paramenti tal-kejl fuq il-PC.



• Evitar strett ta 'kolliżjoni, waqt l-użu u l-ħażna ta' l-istrument, oqgħod attent għat-trab, l-umdità, l-aċidu u s-sustanzi alkali.Jekk jogħġbok żomm il-mezzi 'l bogħod minn kampi elettromanjetiċi qawwija.
• Jekk jogħġbok ma tiżżarmaxjew tiswija mingħajr l-għajnuna tal-persuni, peress li l-apparati huma prodotti ta 'teknoloġija għolja.
• Jekk hemm xi problema ta 'kwalità, jekk jogħġbok ikkuntattja lill-manifattur.
