Modulu tal-Ġeneratur tal-Polz Ultrasoniku

Vantaġġi ewlenin

Pożizzjonament preċiż, skoperta effiċjenti, funzjonijiet komprensivi

Wisa 'massimu tal-banda: 20MHz

Rata ta 'ripeptizzjoni interna tal-grillu: 8 livelli aġġustabbli

Wisa 'tal-polz: 1 ~ 40 aġġustabbli (madwar 28ns f'ħin wieħed)

Vultaġġ tat-Trasmissjoni: 8 Seletti ta 'SelectBale sa 400V

Kontroll tad-damping: diversi settings aġġustabbli

Jappoġġja l-modalità ta 'trasmissjoni-riċeviment (TR) u modalità ta' eku tal-polz

Irċievi firxa ta 'qligħ: 60db massimu

Il-ġeneratur u r-riċevitur tal-polz ultrasoniku PR20 huwa ddisinjat għal ittestjar industrijali mhux distruttiv, spezzjoni tal-frekwenza tas-sonda, analiżi tal-materjal u esperimenti. Bħala tagħmir ta 'spezzjoni intelliġenti kkontrollat ​​mill-kompjuter, PR20 jintegra trasmissjoni ta' polz ta 'vultaġġ għoli, riċeviment ta' sinjali ta 'sensittività għolja u analiżi intelliġenti, li jappoġġja xenarji kumplessi bħal skoperta ta' difetti ultrasoniċi, kejl tal-ħxuna u ttestjar tal-prestazzjoni tat-transducer. L-utenti jistgħu jaġġustaw b'mod flessibbli l-parametri permezz tas-softwer ta 'kontroll ibbażat fuq il-Windows u jaqilbu modi ta' kristall wieħed / doppju bi klikk waħda biex jissodisfaw il-bżonnijiet varji għall-ispezzjoni.

1. Prestazzjoni superb, aqbad kull dettall

BandWidth 0. 5-20 MHz: il-kisba ta 'penetrazzjoni ta' frekwenza baxxa u rekwiżiti ta 'riżoluzzjoni ta' frekwenza għolja, faċilment tiskopri mikrometru;

Vultaġġ tat-trasmissjoni 60-400 V, 8 livelli aġġustabbli: li tipprovdi vultaġġ tal-ħruġ differenti għal materjali differenti

Wisa 'tal-polz 1-40 darbiet aġġustabbli (minn 28ns): ittejjeb it-tul tas-sinjal

2. Kontroll tas-softwer intelliġenti, operazzjoni faċli u effiċjenti

L-ebda installazzjoni għal kwalunkwe pjattaforma ta 'softwer ta' kontroll: Mingħajr konfigurazzjoni kumplessa, l-utenti qabbad biss il-modulu tal-ġeneratur tal-polz ma 'oxxilloskopju u kompjuter.

Ċavetta waħda biex tiffranka l-parametri: PR20 jappoġġja fajls ta 'konfigurazzjoni tad-dwana, li jistgħu jżidu ħafna l-effiċjenza għall-ispezzjoni u l-analiżi.

3. Qlib tal-fluss ta 'żewġ modi ta' eċċitazzjoni

Modalità tal-polz-eku (PE) uMod ta 'Penetrazzjoni (TT)

I. Prestazzjoni ċellew għall-ġenerazzjoni u r-riċeviment tal-polz

Il-PR20 huwa mmexxi mis-softwer tal-Windows Control. Dan l-apparat jissimplifika l-aġġustamenti kumplessi tal-parametri. L-interface hija maqsuma f'żona ta 'trażmess u żona li tirċievi. L-utenti jitħallew:

• Agħżel il-grillu intern jew il-grillu estern.
• Aġġusta l-vultaġġ tal-polz, il-wisa 'tal-polz u r-rata ta' ripetizzjoni.
• Aqleb bejn modi (i) ta 'element wieħed / doppju.
• Agħżel id-damping u l-issettjar tal-kisba.

Is-softwer jappoġġja wkoll presets tal-parametri, li jippermetti lill-utenti jiffrankaw u jerġgħu jerġgħu jgħollu l-konfigurazzjonijiet għal flussi tax-xogħol tat-test ripetibbli. Barra minn hekk, Yushi Instruments joffri SDK miftuħ (Kit tal-Iżvilupp tas-Softwer) li jippermetti lill-iżviluppaturi joħolqu applikazzjonijiet personalizzati bbażati fuq rekwiżiti operattivi speċifiċi.

Dan ir-riċevitur qawwi tal-pulser jista 'jiġġenera impulsi ultrasoniċi ta' kwalità għolja filwaqt li joffri kontroll preċiż fuq ir-riċeviment tas-sinjal. PR20 jappoġġja lill-utenti biex jaġġustaw parametri ta 'emissjoni bħalVultaġġ (60V sa 400V), wisa 'tal-polz (aġġustabbli minn 1 sa 40, bejn wieħed u ieħor 28ns għal kull unità), uFrekwenza ta 'ripetizzjoni (4Hz sa 2kHz)Jonqos L-apparat jappoġġja kemm grillu intern kif ukoll estern.

Għar-riċeviment, il-PR2 0 għandu 4 dampings (34ω, 50Ω, 90ω, 510Ω) u firxa wiesgħa ta 'qligħ (0db sa 60dB). Għandu żewġ modi ta 'operazzjoni li jappoġġjaw l-element wieħed (Pulse-Echo) u l-mod ta' kejl ta 'elementi doppji. Dan ifisser li r-riċevitur tal-pulser ultrasoniku jippermetti diversi rekwiżiti ta 'spezzjoni.

II. Jista 'jkun konness ma' tagħmir ieħor

Il-prodott jinkludi l-istrument innifsu u s-softwer ta 'kontroll korrispondenti.Il-ġeneratur u r-riċevitur tal-polz ultrasoniku huwa strument indipendenti b'dimensjonijiet ta '184 mm fit-tul, 126 mm wisa 'u 50 mm fl-għoli.

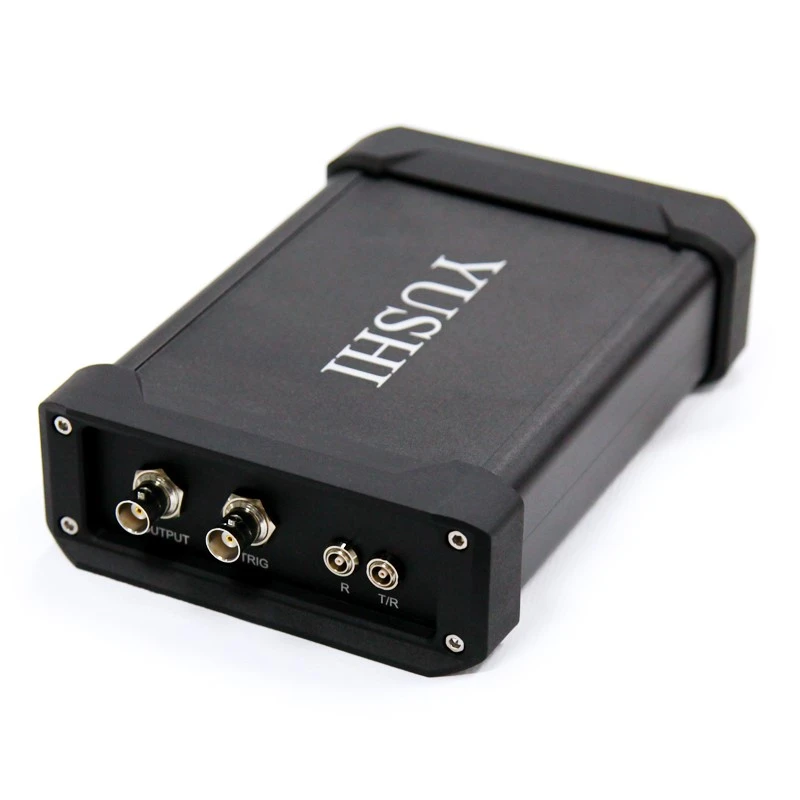

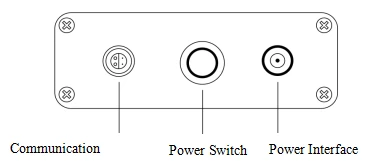

Minbarra l-buttuna tonda tal-iswiċċ tal-qawwa, il-korp tal-istrument għandu 5 interfaces:

2 konnetturi BNC (interfaces Q9):Il-port 'il bogħod huwa l-interface tal-ħruġ tas-sinjal għall-konnessjoni ma' oxxilloskopju biex turi l-forma tal-mewġ riċevuta; L-ieħor huwa t-tarf tal-input għall-attivazzjoni esterna.

2 Interfaces C5:Użat biex jgħaqqad transducer ultrasoniku, interface tal-konnessjoni tas-sonda tal-kristall wieħed (T / R), is-sonda tal-kristall doppju teħtieġ żewġ interfaces (T / R u R);

1 interface tal-komunikazzjoni tat-tip-C:Jgħaqqad ma 'kompjuter permezz ta' kejbil USB Type-C għall-komunikazzjoni u l-provvista ta 'enerġija.

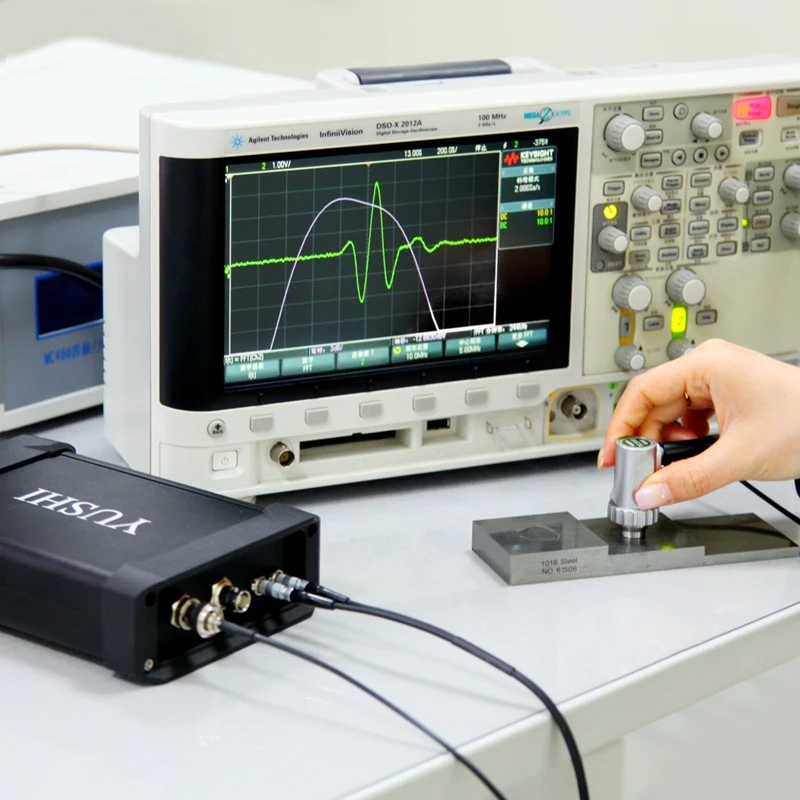

Sejbien u analiżi tal-prestazzjoni tas-sonda

Bil-PR20, l-utenti jistgħu jispezzjonaw il-prestazzjoni tas-sondi permezz ta 'operazzjoni sempliċi.

Billi jgħaqqdu ma 'oxxilloskopju li għandu funzjoni TFT, l-ispetturi jistgħu:

Jaqbad u jidentifika s-sinjali tal-qiegħ mill-blokka tal-kalibrazzjoni;

Tanalizza l-ispettru tal-frekwenza biex tivverifika l-frekwenza tas-sonda attwali;

Tagħmel tqabbil bejn il-valur imkejjel u l-frekwenza nominali.

Kejl ta 'ħxuna ta' preċiżjoni għolja

L-adattament tal-prinċipju tal-eku tal-polz ultrasoniku, PR20 Pulser ultrasoniku jista 'faċilment jikseb kejl ta' ħxuna ta 'preċiżjoni għolja. Dan l-apparat jista ':

Uri l-intervall tal-ħin bejn l-eki tal-qiegħ suċċessivi;

Kun adattat għal diversi materjal li għandu veloċitajiet tal-ħoss differenti.

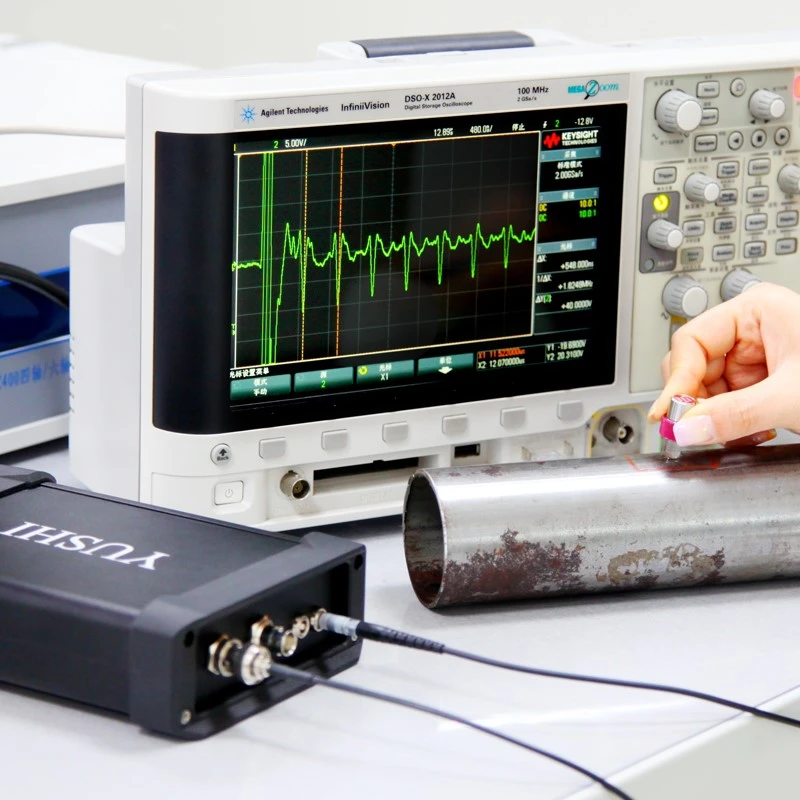

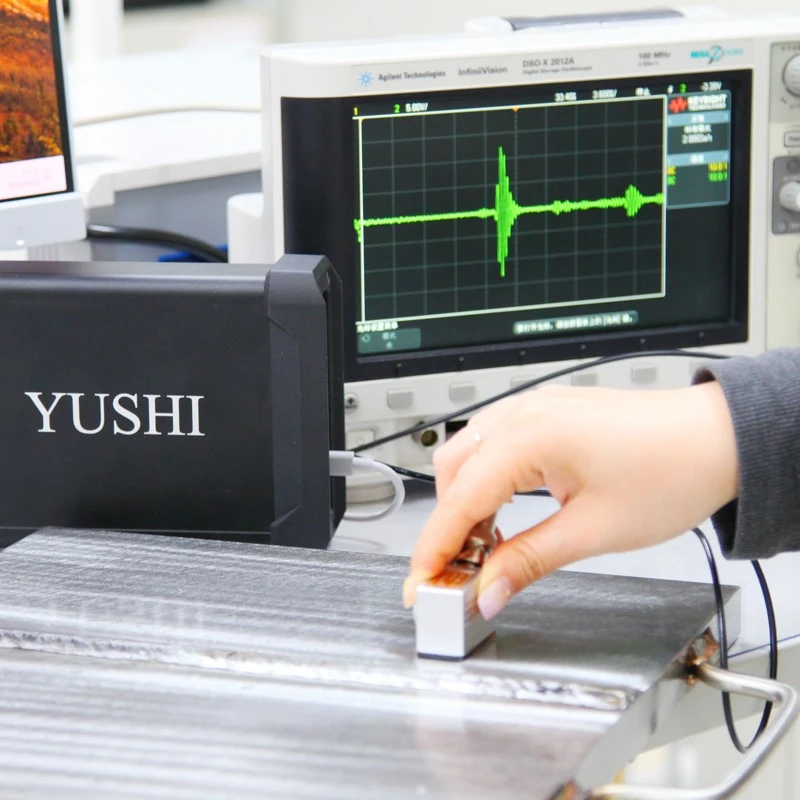

Sejbien preċiż ta 'difetti ultrasoniċi

Yushi PR20 għandu kapaċità qawwija li jittrasmetti impulsi ta 'vultaġġ għoli u jappoġġja biex jaġġusta l-parametri għall-forma tal-mewġ ta' skoperta. Dan il-karatteristiċi pendenti jħalluh isir modulu ta 'strumenti effikali biex jispezzjona x-xquq, fosos jew tipi oħra ta' sejbien fil-forġa, pjanċi tal-iwweldjar jew biċċiet tax-xogħol oħra.

Intelliġenti:Tadatta għal varjetà ta 'miri tat-test u tipi ta' sonda.

Preċiż:Jipprovdi riżultati preċiżi u stabbli għal spezzjoni jew kejl kritiku.

Żviluppabbli:Jista 'jkun konness ma' strumenti oħra jew ikun customizable għal użu speċjali.

Portabbli:Kompatti u ħfief (542 g) għal xenarji ta 'użu wiesa'.

1. L-evitar tal-kolliżjoni, waqt l-użu u l-ħażna tal-istrument, oqgħod attent għat-trab, l-umdità, u s-sustanzi tal-aċidu u l-alkali. L-istrument għandu jinżamm 'il bogħod minn kampi elettromanjetiċi qawwija.
Il-kisi tal-wiċċ tal-għata tat-tarf tal-istrument jikkawża reazzjoni kimika b'alkoħol ta 'konċentrazzjoni għolja. Żommha 'l bogħod mill-prodotti tal-alkoħol b'konċentrazzjoni' l fuq minn 75%.

2.Jekk hemm xi problema ta 'kwalità, jekk jogħġbok ikkuntattja lill-manifattur.
Peress li l-apparati huma prodotti ta 'teknoloġija għolja, ix-xogħol ta' manutenzjoni għandu jitlesta minn persunal ta 'manutenzjoni mħarreġ, jekk jogħġbok ma tiżżarx jew tissewwa mingħajr l-għajnuna tal-persunal.
