Il-proċedura ta 'tħaddim ta' kejl tal-ħxuna tal-materjal PE bl-użu ta 'pm5 gen2

I. Preparazzjoni tal-Apparat u Kalibrazzjoni tal-Parametri

(1) Spezzjoni tat-tagħmir

Qabel ma tuża l-gauge tal-ħxuna ultrasoniku PM5 Gen2, huwa meħtieġ li tikkonferma li s-sonda (baxxa - sonda tal-frekwenza hija rrakkomandata meta l-materjal huwa oħxon, u għal kejl tal-PE ta '80mm, aħna nagħżlu sonda ta' kuntatt ta '0.5MHz. Jekk il-materjal huwa rqiq, aħna nagħżlu sondi ta' frekwenza ogħla.), L-iskrin tal-wiri u l-funzjonijiet tal-buttuna huma normali.Check

(2) Settings tal-parametri

Agħfas il-buttuna "Mod", agħżel it-tip ta 'sonda bħala "tip ta' kuntatt", il-frekwenza tas-sonda bħala "0.5MHz", u l-mod tal-kejl bħala "p - e".

(3) Kalibrazzjoni tal-veloċità tal-ħoss

Agħfas il-buttuna "CAL", agħżel "blokka" għas-sonda ta 'kalibrazzjoni żero, ipprepara żewġ kampjuni ta' materjal PE bi ħxuna differenti u l-istess materjal, agħżel "żewġ -} kalibrazzjoni tal-punt". Imbagħad ikejjel il-2 blokki tat-test standard PE bi ħxuna differenti billi tuża s-sonda skond il-prompts. Wara li l-qari jistabbilizza, aġġusta l-valur tal-kejl għall-ħxuna standard billi tuża ċ-ċwievet direzzjonali, u kkalibra l-veloċità tal-ħoss u s-sonda żero fl-istess ħin.

Ii.on - Proċedura ta 'kejl tas-sit

(1) Trattament tal-wiċċ

Naddaf il-fdalijiet tal-wiċċ u l-irmied f'wiċċ l-ilma tal-pajpijiet / folji PE biex tiżgura li l-aġent ta 'l-akkoppjar jista' jimla kompletament il-lakuni.

(2) Applikazzjoni tal-aġent tal-akkoppjar
Applika indaqs fuq il-wiċċ tal-kuntatt tas-sonda, bi ħxuna li tkopri l-wiċċ tas-sonda biex tevita skart eċċessiv.

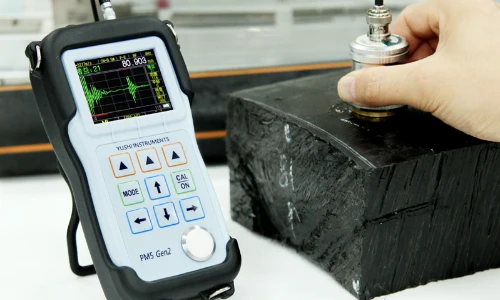

(3) Kejl tal-ħxuna
Agħfas is-sonda vertikalment fuq il-wiċċ tal-materjal PE, u aqra l-valur wara li n-numru fuq l-iskrin tal-wiri jinbidel minn aħdar għal abjad.
Għal pjanċi bi ħxuna li taqbeż il-50mm, huwa rrakkomandat li tippermetti l-mod "A - scan" u timxi s-sonda biex issib il-valur korrett tal-ħxuna bbażata fuq il-forma tal-mewġ korretta.
(4) Reġistrazzjoni tad-dejta
Kejjel l-istess pożizzjoni tliet darbiet u ħu l-medja. Jekk l-iżball jaqbeż ± 0.5mm, il-kalibrazzjoni mill-ġdid hija meħtieġa.
Uża l-apparat mibni - fil-funzjoni tal-ħażna (li tappoġġja 20 settijiet ta 'fajls) jew parametri ta' rekord manwalment bħal temperatura ambjentali u tip ta 'aġent ta' akkoppjar.

I.Ambjentali Kontroll tal-Fattur
Effett tat-temperatura: Il-veloċità tal-ħoss tal-materjal PE tonqos b'mod mhux lineari biż-żieda fit-temperatura (il-veloċità tal-ħoss tonqos b'madwar 1.2% għal kull żieda ta '10 grad). Huwa rrakkomandat li titkejjel f'ambjent ta '20 ± 5 grad u tindika t-temperatura attwali fir-rekord.
Ġestjoni tal-Umdità: Ambjenti ta 'umdità għolja jistgħu jikkawżaw kondensazzjoni ġewwa s-sonda. Wara l-użu, huwa meħtieġ li timsaħha b'ċarruta niexfa u aħżinha f'nixxif.
II. Għażla ta 'aġent ta' l-akkoppjar
Glycerol (with high acoustic impedance matching) is used for routine measurements, silicon-based coupling agents are used for low-temperature environments (below -10 ℃), and specialized high-temperature resistant coupling agents (such as the Yushi Pioneer HUC-1 high-temperature coupling agent) are required for high-temperature scenarios (>60 grad).
Iii. Immaniġġjar tal-materjal speċjali
PE kompost b'ħafna saffi: Huwa meħtieġ li tidentifika l-ħxuna tas-saff permezz tar-riflessjoni ta 'mewġ ultrasoniku fl-interface ta' kull saff, u li tagħżel sonda xierqa bbażata fuq il-biċċa tax-xogħol attwali.
Ⅳ. Manutenzjoni tat-Tagħmir
1. Naddaf l-aġent ta 'l-akkoppjar residwu fuq il-wiċċ tas-sonda wara l-użu ta' kuljum.
2. Neħħi l-batterija matul il-ħażna fit-tul - biex tevita tnixxija u ħsara liċ-ċirkwit.
