Applikazzjonijiet ta 'PM5 Gen2 fil-kejl tal-ħxuna tat-tubu b'forma ta' U

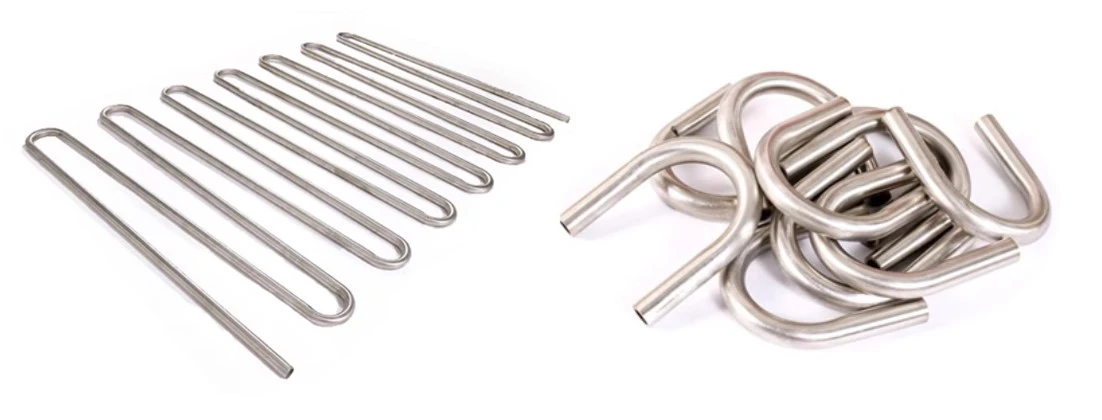

1.U-tubu

Struttura: Forma bħall-ittra "U", li tgħaqqad pajpijiet permezz ta '180 grad minkeb lixx.

Użu: Faċli biex tinstalla u tiżżarma tubi, ttaffi l-pressjoni kkawżata minn espansjoni termali u kontrazzjoni jew vibrazzjoni.

Vantaġġi: iffrankar ta 'spazju, manutenzjoni faċli, reżistenza mnaqqsa għall-fluss tal-likwidu.

2.Serpentina Tube

Struttura: Tgħawweġ diversi drabi fl-istess pjan biex tifforma forma kontinwa ta '"S".

Użu: Estendi ż-żona ta 'kuntatt tal-pajpijiet (eż. Radjaturi) u tadatta għar-rekwiżiti ta' spostament kumplessi.

Vantaġġi: effiċjenza għolja ta 'trasferiment tas-sħana, installazzjoni li tiffranka l-ispazju, flessibilità tajba.

3. Materjali użati komuni

Azzar tal-karbonju (eż. 20 # azzar): ekonomiku u durabbli, adattat għal ambjent ordinarju.

Azzar tal-liga (bħal 15CRMO): Temperatura għolja u reżistenza għall-pressjoni għolja, użata għal tagħmir industrijali.

Azzar li ma jsaddadx (bħal 316L): anti-korrużjoni, adattat għall-industrija kimika jew tal-ikel.

Irċivejna kampjuni ta 'tubi U u tubi tas-serpentina mill-manifatturi tat-tubi fil-firxa tad-dijametru ta' 15-20 mm u ħxuna ta '2. {0 mm. Il-klijent talab biex ikejjel il-ħxuna tal-ħajt, speċjalment il-ħxuna tal-ark tat-tensjoni. Il-parametri tat-tubi U jinkludu dimensjonijiet, speċifikazzjonijiet u piżijiet. Il-ħxuna hija waħda mill-parametri importanti, li taffettwa direttament is-saħħa, il-ħajja tas-servizz u s-sigurtà tat-tubu.

It-tubi U u t-tubi tas-serpentina għandhom rekwiżiti għoljin għall-ħxuna tal-porzjon tond tal-liwja. Huwa biss meta l-ħxuna tissodisfa ċerti rekwiżiti standard, jistgħu jifilħu ċerta pressjoni u jiżguraw użu normali.

Il-gauges tal-ħxuna ultrasonika jistgħu jkejlu b'mod preċiż, b'mod affidabbli u ripetutament il-ħxuna tal-ħajt ta 'biċċa xogħol minn naħa tal-biċċa tax-xogħol.

L-għażla tas-sonda tal-gauge tal-ħxuna hija importanti ħafna għall-kejl. Meta titkejjel, il-ħxuna, il-forma u l-materjal tal-biċċa tax-xogħol għandhom jiġu kkunsidrati biex tagħżel il-manometru u s-sonda xierqa tal-ħxuna.

Meta wieħed iqis il-firxa tal-ħxuna żgħira tal-materjal tal-kampjun, nirrakkomandaw il-gauge tal-ħxuna ultrasonika Yushi PM5 Gen2 b'firxa ta 'frekwenza ta' 15M -20 MHz u dijametru ta 'kuntatt tas-sonda ta' 3-6 mm.

Is-sonda 15m6 tista 'tintuża biex tkejjel it-tubi regolari. Jekk id-dijametru tat-tubu li għandu jitkejjel huwa inqas minn 50 mm jew l-angolu R huwa inqas minn 15 mm, huwa rrakkomandat li tuża sonda b'wiċċ ta 'kuntatt ta' 3 mm.

Minħabba l-wiċċ ta 'kuntatt żgħir, huwa diffiċli li t-tarf tal-blokka ta' dewmien jibqa 'perpendikulari mal-wiċċ tal-materjal li għandu jitkejjel, li jirriżulta f'sinjal żgħir jew saħansitra mingħajr eku. F'dan il-każ, detentur tas-sonda jista 'jintuża biex jikkoppja s-sonda mal-wiċċ żgħir tal-kejl, li jirriżulta f'kejl aktar stabbli, eki ċari u valuri mkejla preċiżi.
