Forword

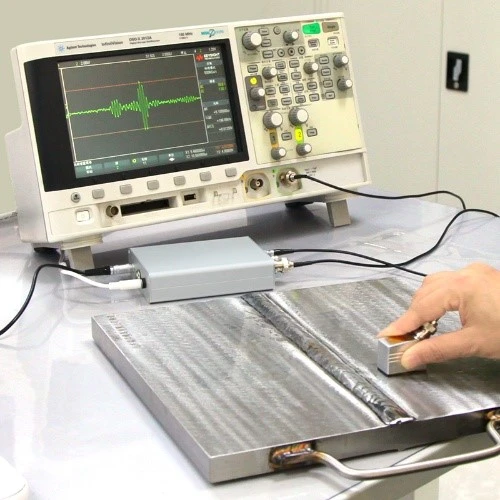

Fl-industrija moderna, it-tħaddim sikur tas-sistemi tal-pajpijiet huwa ta 'importanza kbira . bħala rabta dgħajfa fl-istruttura, difetti interni fil-pajpijiet tal-pajpijiet (e . g {{., xquq, pori, pori, mhux użati, eċċ {.}}} jistgħu jwasslu għal aċċents serji bħal dawk li jnixxi Ittestjar radjografiku (RT) ma jistax jibqa 'jissodisfa d-domanda għal effiċjenza għolja u preċiżjoni għolja . ibbażat fuq dan, it-teknoloġija ta' spezzjoni ultrasonika saret il-mezz ewlieni ta 'kontroll tal-kwalità tal-weldjatura tal-pipeline bis-saħħa tal-vantaġġi tagħha ta' mhux distruttiv, effiċjenza għolja, effiċjenza għolja u spiża baxxa {{7} f'din il-karta, l-applikazzjoni sinerġistika ta 'l-ultrasoniku tal-pulzier tal-ultrasoniku, L-ispezzjoni tal-weldjatura tal-pipeline se tiġi introdotta fid-dettall .
Prinċipju tat-teknika
Il-prinċipju ewlieni ta 'spezzjoni ultrasonika juża l-proprjetajiet ta' propagazzjoni ta 'impulsi ultrasoniċi permezz tal-materjal . meta l-polz ultrasoniku jgħaddi minn sonda fis-sonda fis-sonda fil-weldjatura taħt test, jekk tiltaqa' ma 'difett (e {. g ., porożità jew xquq), parti mill-mewġa tal-ħoss se tkun riflessa Sinjal . Billi tanalizza d-differenza fil-ħin, l-amplitudni u l-fażi tal-eku, il-post, id-daqs u n-natura tad-difett jistgħu jiġu determinati .
Ġeneratur tal-polz ultrasoniku: jiġġenera impulsi elettriċi ta 'frekwenza għolja (ġeneralment 1-20 mhz) biex issuq is-sonda biex tiġġenera mewġ ultrasoniku {.
Oscilloscope: Wirja f'ħin reali tal-forma tal-mewġ tas-sinjal Echo għall-ispettur biex tanalizza .
Sonda: tikkonverti s-sinjali elettriċi f'mewġ ultrasoniku u tittrasmettihom, u tirċievi l-eki riflessi fl-istess ħin .
Kompożizzjoni u funzjoni tal-apparat
Ġeneratur tal-polz ultrasoniku
Outputs aġġustabbli ta 'impulsi elettriċi ta' frekwenza għolja b'enerġija ta 'emissjoni kkontrollata u frekwenza .
Jappoġġja spezzjoni b'ħafna kanali u huwa adattat għal strutturi kumplessi ta 'weldjatura .
Oxxilloskopju
Juri l-kurva tal-amplitudni tal-ħin tas-sinjal Echo (modalità ta 'skan) .
Mgħammar b'amplifikazzjoni tas-sinjal, filtrazzjoni, ħażna u funzjonijiet oħra, konvenjenti għal analiżi sussegwenti .
Għażla tat-tip ta 'sonda
Probe ta 'raġġ dritta: inċidenza vertikali, adattata għall-iskoperta ta' difetti ċatti ġewwa l-weldjatura (e . g . delamination) .
Sonda tar-raġġ tal-angolu: inċidenza f'ċertu angolu, adattat għall-iskoperta ta 'difetti fuq iċ-ċanfrin u l-wiċċ viċin tal-weldjatura (e {. g {.} mhux użat) .
Sonda ffokata: ittejjeb l-eżattezza tal-lokalizzazzjoni tad-difetti, adattata għal pajpijiet b'ħitan irqaq .
Tagħmir awżiljarju
Aġent tal-akkoppjar: Naqqas id-distakk fl-arja bejn is-sonda u l-wiċċ tal-biċċa tax-xogħol biex tiżgura t-trasmissjoni effettiva tal-mewġ tal-ħoss .
Apparat ta 'Knis: Biex tirrealizza l-moviment uniformi tas-sonda u tevita żball uman fl-operazzjoni .
Punti ta 'Kejl u Operazzjoni
Preparazzjoni qabel l-ittestjar
Naddaf il-wiċċ tal-weldjatura taż-żejt, is-sadid u l-korrużjoni biex tiżgura l-effett tal-akkoppjar .
Agħżel il-frekwenza tas-sonda xierqa skont il-materjal tal-pajp u l-ħxuna (e . g . 2.5-5 mhz għall-pajpijiet tal-azzar) .
Kalibrazzjoni u issettjar tal-parametri
Ikkalibra t-tagħmir bi blokka tat-test standard (e . g . blokka tat-test CSK-IB) biex tiddetermina s-sensittività u l-veloċità tal-iskannjar {.
Twaqqif ta 'parametri ta' oxxilloskopju: firxa ta 'bażi ta' ħin (tqabbil mal-ħxuna tal-pajp), kumpens għall-qligħ (soppressjoni tal-ħoss) .
Analiżi tal-knis u tas-sinjal
Bottom Echo: Jekk m'hemm l-ebda eku tal-qiegħ jew l-eku jiddgħajjef, jista 'jkun hemm difetti volumetriċi .
Difett Eku: Ikkalkula d-daqs ekwivalenti tad-difett skont l-għoli u l-pożizzjoni tal-eku .
Sawtooth jiknes tul id-direzzjoni vertikali tal-weldjatura biex jiżgura li ż-żona tal-weldjatura kollha tkun koperta .
