Introduzzjoni Ġenerali
Il-kejl tal-ħxuna tal-kisi tas-serje YUSHI CM10 huwa tip ta 'gauge tal-ħxuna taż-żebgħa professjonali tal-but handy. Bħala miter tal-kisi tal-pittura mhux distruttiv, veloċi u preċiż, CM10 jista' joqgħod kemm għal esperimenti kif ukoll għal siti tal-proġett. Jadotta żewġ tipi ta 'prinċipju ta' kejl minħabba ttestjati differenti. biċċiet tax-xogħol u kisi differenti. Fis-serje CM 10, hemm CM10F, CM10FN, CM10N, Gauges tal-ħxuna tal-kisi CM10FH.
Din is-serje ta' gauges tikkonforma mal-istandards li ġejjin:
GB/T 4956-2003 Kisjiet mhux manjetiċi fuq sottostrati manjetiċi, Kejl tal-ħxuna tal-kisi, metodu manjetiku.
GB/T 4957-2003 Kisjiet mhux konduttivi fuq sottostrati mhux manjetiċi, Kejl tal-ħxuna tal-kisi, metodu Eddy Current.
JB/T8393-1996 Strument tal-Kejl tal-Kurrent Manjetiku u Eddy għall-ħxuna tal-kisi.
JJG818-2005 Strument tal-Kejl tal-Kurrent Manjetiku u Eddy għall-ħxuna tal-kisi.
Għaliex YUSHI CM 10 Serje huma daqshekk uniċi?
1.Is-sondi manjetiċi jadottaw materjal premium: Is-sondi huma qlub miksijin bil-kromju, li jfisser reżistenza tajba għall-brix u s-sħana.
2.Is-sondi tal-kurrent eddy huwa inkorporat bir-ruby, li għandu ebusija għolja u reżistenza tajba għall-ilbies.
3.Il-kejbils tal-qalba tar-ram għandhom stabbiltà tajba u kapaċità qawwija ta 'reżistenza għall-għeja.

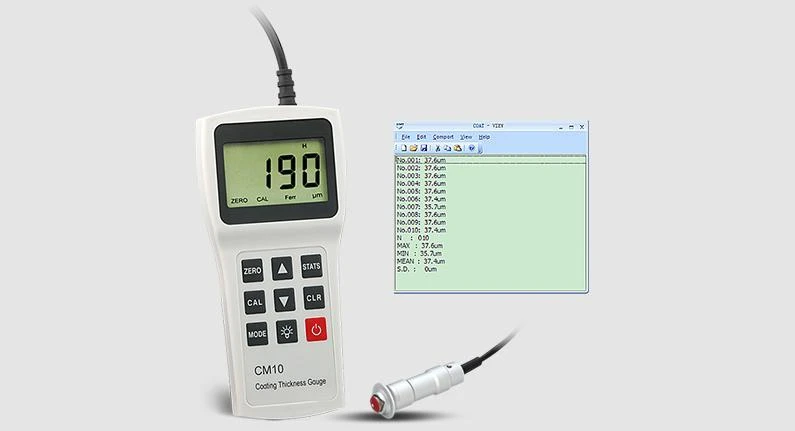

Karatteristiċi ta 'YUSHI CM10
CM10F u CM10FH jadottaw metodu ta 'kejl manjetiku biex ikejlu l-ħxuna ta' kisjiet mhux manjetiċi fuq sottostrati tal-metall manjetiċi.
● CM10N jadotta metodu ta 'kejl tal-kurrent eddy biex ikejjel il-ħxuna ta' kisjiet mhux konduttivi fuq sottostrati tal-metall mhux manjetiċi.
● CM10FN jista 'jadotta kemm metodu ta' kejl manjetiku kif ukoll metodu ta 'kejl ta' kurrent eddy.
● CM10F jista 'jkejjel il-ħxuna massima għal 3mm, CM10FH jista' jkejjel il-ħxuna massima għal 10mm. CM10N jista 'jkejjel il-ħxuna massima għal 2mm, CM10FN jista' jkejjel il-ħxuna massima għal 1.5mm.
● Riżoluzzjoni Għolja u Baxxa mhux obbligatorja.
● Ħames statistiċi: Numru ta 'kejl (N), Valur Massimu (MAX), Valur Minimu (MIN), Valur medju (MEJAN) u Devjazzjoni Standard (STD.DEV).
● Il-gauge jista 'jiġi kalibrat b'kalibrazzjoni żero, kalibrazzjoni ta' punt wieħed u metodi ta 'kalibrazzjoni ta' żewġ punti.
● Funzjoni fil-pront ta 'enerġija b'vultaġġ baxx.
● Bleep iqajjem waqt l-operazzjoni.
Għal xiex jista' jintuża CM 10?
Bini tal-vapuri, Manifattura ta' karozzi, Spezzjoni ta' karozzi użati, Aerospazjali, Korrużjoni tal-pipeline, Industrija kimika, Pipeline taż-żejt u tal-gass
Speċifikazzjoni tal-Mudell
|
Mudell |
CM10F |
CM10N |
CM10FH |
CM10FN |
|
|
Mudell tas-Sonda |
F3 |
F2 |
F10 |
FN1.5 |
|
|
Prinċipju ta' Ħidma |
Manjetiku |
Kurrent Eddy |
Manjetiku |
Kurrent manjetiku/Eddy |
|
|
Medda ta' Kejl (μm) |
0~3000 |
0~2000 |
0~10000 |
0~1500 |
|
|
Riżoluzzjoni (μm) |
0.1 |
0.1 |
0.1 |
0.1 |
|
|
Żball ta' Indikazzjoni (μm) |
±(2%H+2) |
±(2%H+2) |
±(2%H+10) |
±(2%H+2) |
|
|
Kundizzjonijiet tal-Ittestjar (mm) |
Min.Raġġ tal-Kurvatura |
5 |
5 |
10 |
5 |
|
Min.Area Dijametru |
Φ20 |
Φ20 |
Φ40 |
Φ20 |
|
|
Materjal Bażi Ħxuna Kritika |
0.5 |
0.5 |
2 |
0.5 |
|
|
Wiri |
Display ta 'kristalli likwidi tas-segment ta' kuntrast għoli |
||||
|
Statistika |
N,MAX,MIN,MEAN u STD.DEV |
||||
|
Kalibrazzjoni |
Kalibrazzjoni f'punt wieħed u Kalibrazzjoni f'żewġ punti |
||||
|
Temperatura tax-Xogħol |
-10 grad sa +50 grad ,-20 grad in rekwiżit speċjali |
||||
|
Itfi Awtomatiku |
Auto off wara 3 minuti ta' inattività |
||||
|
Qawwa |
Żewġ batteriji AA 1.5V, funzjoni ta 'indikazzjoni ta' vultaġġ baxx |
||||
|
Piż |
200g inklużi l-batteriji |
||||
|
Daqs |
149mm * 73mm * 32mm (H * W * D) |
||||

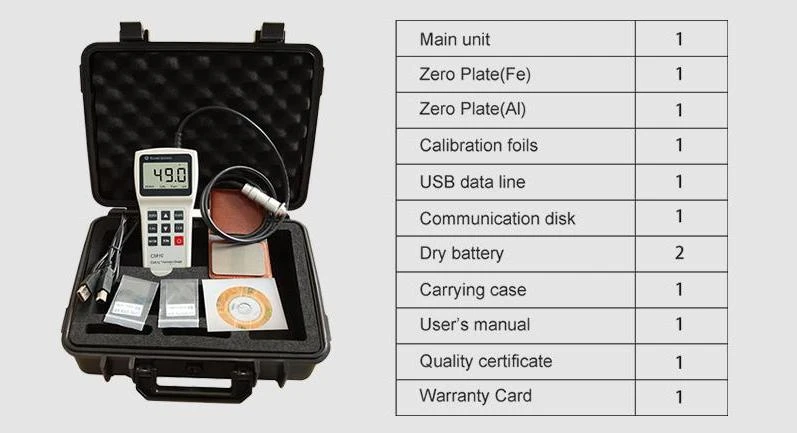

Konfigurazzjoni Standard
|
Unità prinċipali |
1pc |
|
Pjanċa żero (Fe) |
1pc |
|
pjanċa żero (Al) |
1pc |
|
Fojls ta' Kalibrazzjoni |
5pcs |
|
Cable USB |
1pc |
|
Software |
1pc |
|
Kawża tal-Ġarr |
1pc |
|
Manwal tal-utent |
1pc |
|
Ċertifikat ta' Kwalità |
1pc |
|
Karta ta' Garanzija |
1pc |
Konfigurazzjoni Fakultattiva
Fojls ta' Kalibrazzjoni
Fe Zero Plate
Pjanċa Al Zero
Kura u Manutenzjoni
1. Attenzjonijiet Ġenerali
● Evita strettament ħabta, trab tqil, umdità, kamp manjetiku qawwi u tniġġis taż-żejt, eċċ.
2.Ibdel il-batteriji
● Jekk jogħġbok ibdel il-batteriji fil-pront meta l-qawwa tal-batterija tkun baxxa, il-passi huma kif ġej:
● Agħfas " " biex itfi l-Gauge;
● Neħħi l-għatu tal-batterija fuq wara tal-unità,
● Oħroġ il-batteriji u tibdilhom b'batteriji ġodda. Oqgħod attent ħafna għall-polarità,
● Agħlaq il-qoxra tal-batterija.
● Attenzjoni: ma nirrakkomandawx li tneħħi l-batteriji direttament fl-istat ta 'enerġija mixgħul.
3. Manutenzjoni tal-Istrumenti
● Kuntatt mad-dipartiment tal-manutenzjoni tal-kumpanija tagħna bil-problemi li ġejjin:
● Ħsara fil-komponenti u l-kejl ma jistax ikejjel;
● Il-wiri tal-iskrin huwa diżordinat;
● L-iżball tal-kejl huwa kbir b'mod anormali fl-użu normali;
● It-tħaddim tat-tastiera huwa diżordinat jew it-tastiera ma taħdimx.
● Peress li l-ħxuna tal-kisi hija prodott ta 'teknoloġija għolja, ix-xogħol ta' manutenzjoni għandu jsir minn operatur professjonali u jekk jogħġbok evita operazzjonijiet li jaġixxu waħedhom.
